VENDÔME

CONSTRUCTION DE LA STATION D’ÉPURATION DE VENDÔME

Maître d’ouvrage : Ville de Vendôme

Maître d’œuvre : SAFEGE

Montant du projet : 4467571 € H.T

  • Etudes d’exécution béton armé
  • Bassins anaérobies, aérations, réacteurs membranaires et bâches associées 6400m3
  • Deux dégraisseur dessableur Ø4.60 x 5.85ht et 60.00ml de canaux associés
  • Fosse à graisses, postes toutes eaux et bâches de réception matière de vidange 65m3
  • 1150 m² de locaux techniques associés
  • Deux canaux de comptage longueur 6.00ml
  • 300m² de locaux administratif
  • Habillage murs des bassins en panneaux béton matricé 575m²
Pinto Gc Fondations Speciales Bretagne 6 Edited2 1Pinto Gc Fondations Speciales Bretagne 6 Edited3 1Pinto Gc Fondations Speciales Bretagne 6 Edited1 1

BOURGTHEROULDE

CONSTRUCTION DE LA STATION D’ÉPURATION DE BOURGTHEROULDE

Maître d’ouvrage : Commune de Bourgtheroulde

Maître d’œuvre : SOGETI INGENIERIE

Montant du projet : 1 € H.T

  • Poste de relèvement Ø intérieur : 2.10 m – hauteur 6.48 m
  • Bassin tampon couvert Ø intérieur : 10.80 m hauteur 3.80 m
  • Bâtiment technique avec béton matricé teinté de 32.00 x 9.45m – hauteur 9.00 ml
  • Zone contact Ø intérieur : 2.10 m – hauteur 5.93 m
  • Aération Ø intérieur : 20.00 m – hauteur 6.00 m | Dégazeur Ø intérieur : 2.10 m – hauteur 5.31 m
  • Clarificateur Ø intérieur : 15.50 m – hauteur 4.00 m
  • Recirculation des boues Ø intérieur 2.10 m – hauteur 5.41 m
  • Flottants Ø intérieur 2.10 m – hauteur 4.09 m
  • Débitmètre comptage 5.36 m x 0.80 m largeur x 1.30 m hauteur
  • Local pédagogique 8.64 m x 7.36 m x 3.67 m hauteur
Pinto Gc Fondations Speciales Bretagne 3 4 1024x768 1Pinto Gc Fondations Speciales Bretagne 4 2 1024x768 1Pinto Gc Fondations Speciales Bretagne 5 Edited2 2Pinto Gc Fondations Speciales Bretagne 5 Edited3 2Pinto Gc Fondations Speciales Bretagne 5 Edited4 2Pinto Gc Fondations Speciales Bretagne 1 3 1024x768 1Pinto Gc Fondations Speciales Bretagne 2 4 1024x768 1

CABOURG

CONSTRUCTION DE LA STATION D’ÉPURATION DE CABOURG

Maître d’ouvrage : Communauté de communes de l’Estuaire de la Dives (CCED)

Maître d’œuvre : SCE

Montant du projet : 9422661 € H.T

  • Renforcement de sol par inclusions rigides et fondations spéciales (2 000 mini-pieux)
  • Rideau de palplanches
  • Poste de relèvement réalisé par havage
  • Bâtiment technique intégrant locaux de prétraitements, locaux ateliers, fosses de stockage, locaux sanitaires et vestiaires
  • 2 Bassins d’aération, 1 Pont bascule, 1 Logement pour exploitant, 1 Bâtiment d’exploitation
  • Réacteur BIOSEP avec canaux suspendus 3 U
  • Bâtiment BIOSEP intégrant local surpresseur d’air, local pompage, locaux électrique et transformateur, bâche de stockage eau traitée
  • Réhabilitation d’un ancien bassin d’aération rectangulaire en bassin tampon et plate-forme de désodorisation
  • Plate-forme de compostage comprenant 6 couloirs de fermentation, 4 casiers de maturation, locaux traitement des boues, stockage produits
Pinto Gc Fondations Speciales Bretagne 3 1 1024x683 1Pinto Gc Fondations Speciales Bretagne 5 1024x683 1Pinto Gc Fondations Speciales Bretagne 345 Edited1 1Pinto Gc Fondations Speciales Bretagne 345 Edited2 1Pinto Gc Fondations Speciales Bretagne 345 Edited3 1Pinto Gc Fondations Speciales Bretagne 345 Edited4 1Pinto Gc Fondations Speciales Bretagne BREIZH PATRIMMOPinto Gc Fondations Speciales Bretagne 2 1 1024x683 1

ERCÉ-PRÉS-LIFFRÉ

CONSTRUCTION DE RÉSERVOIRS D’EAU POTABLE À ERCÉ-PRÉS-LIFFRÉ

Maître d’ouvrage : SMPBR

Maître d’œuvre : Cabinet BOURGOIS

Montant du projet : 885598 € H.T

  • Etudes d’exécution béton armé
  • 2 réservoirs au sol de 2 x 3 000 m3 avec local technique attenant
  • Ø intérieur des bassins : 25m
  • Hauteur totale : 7.30 m
  • Couverture béton
  • Volume béton mis en œuvre : 870 m3
  • Quantité acier : 85 000 kgs
  • Surface dalle et poutres précontraintes : 981 m2
Pinto Gc Fondations Speciales Bretagne 1 Edited2Pinto Gc Fondations Speciales Bretagne 1 Edited3Pinto Gc Fondations Speciales Bretagne 1 Edited4Pinto Gc Fondations Speciales Bretagne 2 2 1024x768 1Pinto Gc Fondations Speciales Bretagne 3 2 1024x768 1Pinto Gc Fondations Speciales Bretagne 4 1 1024x768 1Pinto Gc Fondations Speciales Bretagne 5 1 1024x768 1Pinto Gc Fondations Speciales Bretagne 1 Edited1

SAINT-MARTIN-EN-CAMPAGNE

CONSTRUCTION D’UNE STATION D’ÉPURATION DE TYPE SBR ORGANICA À SAINT-MARTIN-EN-CAMPAGNE

Maître d’ouvrage : SMAEPADN

Assistant Maître d’ouvrage : IC’EAU

Maître d’œuvre : SOGETI

Montant du projet : 4 € H.T

  • Réalisation des plans d’exécution par notre bureau d’étude structure interne avec maquette 3D
  • Terrassement des ouvrages par notre sous-traitant partenaire EBTP (Groupe Lhotellier)
  • Réalisation de fondations spéciales sous les ouvrages superficiels remblayés
  • Réalisation de tout le gros œuvre avec Dalle spécifique ORGANICA pour passage des plantes
  • Réalisation d’un parement matricé architectural de type « galet » en façade
  • Réalisation d’un ouvrage hydraulique de traitement des eaux usées d’une capacité de 6 500 m3
  • Management et suivi du projet complet clé en main avec gestion de tous les corps d’état et respect de prescriptions architecturales fortes
  • Surface dalle et poutres précontraintes : 981 m2
Pinto Gc Fondations Speciales Bretagne SAINTMARTINBIG2 Edited3 1 1Pinto Fondations Speciales Bretagne SAINTMARTINPinto Fondations Speciales Bretagne SAINTMARTINBIG2Pinto Fondations Speciales Bretagne STMARTIN7Pinto Fondations Speciales Bretagne STMARTIN8Pinto Fondations Speciales Bretagne STMARTIN10

ROSNY-SUR-SEINE

CONSTRUCTION DE LA STATION D’ÉPURATION DE ROSNY-SUR-SEINE

Maître d’ouvrage : CAMY

Maître d’œuvre : EGIS EAU/BONNARD GARDEL

Montant du projet : 19922650 € H.T

  • Etudes d’exécution béton armé
  • Bassin d’aération oblong avec tirants – Longueur : 65 ml – Largeur : 46 ml – Hauteur : 8.80 ml – Volume : 21 800 m3
  • Bassin d’aération circulaire – Diamètre : 42 ml – Hauteur : 8.50 ml -Volume : 10 490 m3
  • 2 clarificateurs diamètre 42.60 ml – hauteur : 3.90 ml
  • Bâtiment prétraitements dimensions Longueur : 47 ml – Largeur : 40 ml avec 4 dégraisseurs diamètre 7.50 ml, bâche à boue 710 m3, sur 2 niveaux avec un sous-sol en infrastructure abritant un bassin d’orage (volume 7 000 m3)
  • Bâtiment boues et fumées de 750 m2 au sol sur 2 niveaux avec un sous-sol en infrastructure abritant des fosses à boues de 180 m3 et des locaux techniques de 125 m2
  • Traitement tertiaire de 170 m2
  • Bâtiment administratif
  • Bâtiment technique (électricité, surpresseur, méthanol) de 490 m2
  • Atelier de 140 m2
  • Pont bascule
Pinto Gc Fondations Speciales Bretagne 6 Edited3Pinto Gc Fondations Speciales Bretagne 6 Edited1Pinto Gc Fondations Speciales Bretagne 6 Edited2

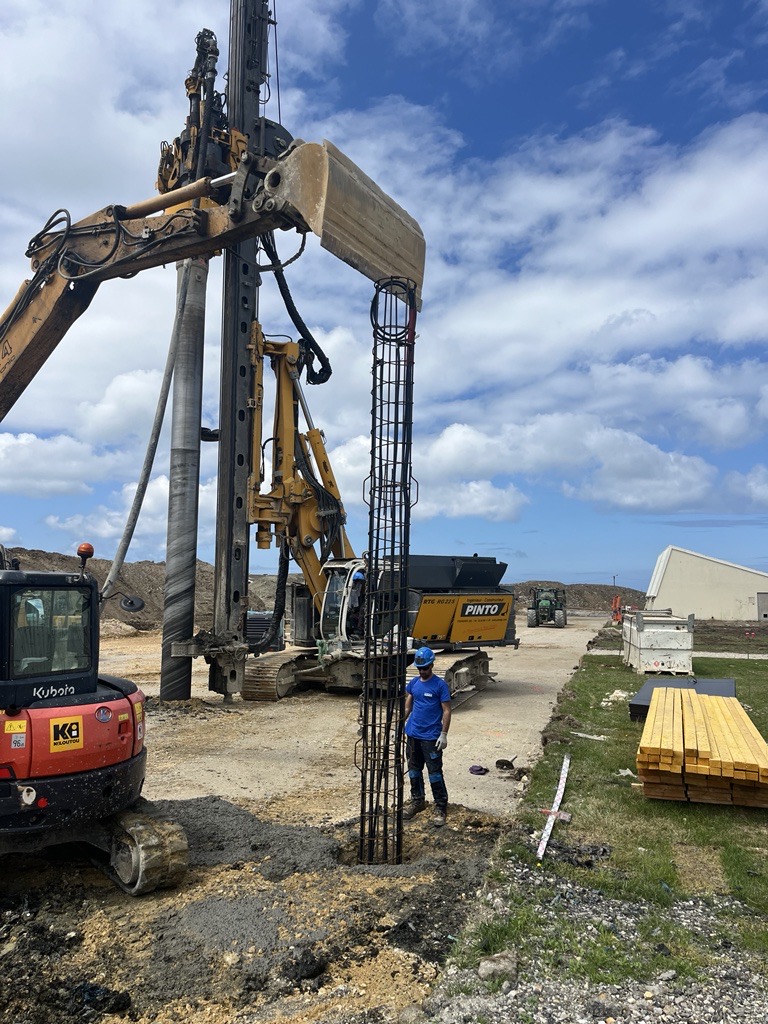

CHERBOURG

CONSTRUCTION DE LA STATION D’ÉPURATION DE CHERBOURG

Maître d’ouvrage : Communauté Urbaine de Cherbourg

Maître d’œuvre : Cabinet BOURGOIS

Montant du projet : 14562000 € H.T

  • Etudes d’exécution béton armé
  • Réalisation de mini-pieux pour la station d’épuration
  • Blindage par palplanches d’une longueur de 35 m et de profondeur 8 m
  • Construction des ouvrages de digestion = 2 bassins Ø 15.06 – Ht = 8.90 m
  • Construction d’un épaississeur boues = 1 bassin Ø 10.50 – Ht = 6.50 m
  • Construction d’un stockage boues = 1 bassin Ø 10.50 – Ht = 6.00 m
  • Construction d’une dalle gazomètre – dimensions 11.00 x 11.00 x 0.25 m
  • Construction d’une dalle tachère – dimensions 6.12 x 3.00 x 0.25 m
  • Construction d’un bâtiment digestion – dimensions 26.50 x 10.50 m
  • Construction de bassins biologiques = 4 bassins Ø 31.80 m – Ht 7.96 m
  • Construction d’une dalle tachère – dimensions 6.12 x 3.00 x 0.25 m
  • Construction de clarificateur = 2 bassins Ø 55.10 m – Ht = 4.50 m
  • Construction de dégazeur = 1 bassin Ø 8.00 m x 7.33 h + répartition = 9.86 x 8.64 x 7.81 m
  • Construction d’un canal de comptage – dimensions 17.43 x 1.65 x 1.50 hr
  • Construction de canalisations sous ouvrages : Fonte DN600 300
Pinto Gc Fondations Speciales Bretagne 6 Edited2 2Pinto Gc Fondations Speciales Bretagne 6 Edited3 2Pinto Gc Fondations Speciales Bretagne 6 Edited1 2

AVRANCHES

CONSTRUCTION DE LA STATION D’ÉPURATION D’AVRANCHES

Maître d’ouvrage : Communauté d’agglomération Mont Saint-Michel – Normandie

Maître d’œuvre : Cabinet BOURGOIS

Montant du projet : 5750982 € H.T

  • Etudes d’exécution béton armé
  • 2 bassins d’aération Ø 29.00 m, volume 8 000 m3 au total – Hauteur : 6.50 m
  • 1 bâtiment de dégrillage avec poste de relevage
  • 1 bâtiment regroupant les pré-traitements, le traitement des matières de curage, le traitement et le stockage des boues
  • 1 bassin de traitement des graisses
  • Ouvrage de traitement membranaire BIOSEP
  • Poste pompage BISOEP
  • Canal de comptage
  • Fondations spéciales par pieux
Pinto Gc Fondations Speciales Bretagne 2 3Pinto Gc Fondations Speciales Bretagne 3 3Pinto Gc Fondations Speciales Bretagne 1 2

LIFFRÉ

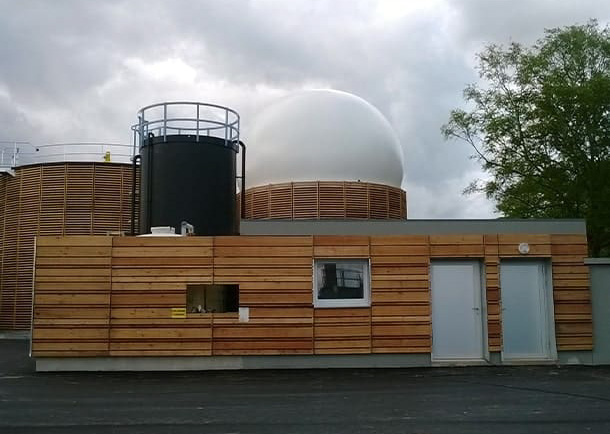

CONSTRUCTION DE LA STATION D’ÉPURATION DE LIFFRÉ

Maître d’ouvrage : Ville de Liffré

Maître d’œuvre : BUREAU D’ETUDES SCE

Montant du projet : 1459474 € H.T

  • Fondations : 52 pieux forés de 420 mm prof. 5 m
  • Ensemble de bassins accolés : Décanteur lamellaire 6.00 x 6.00 x 6.10 ht
  • Anaérobie 7.30 x 15 x 5.9 ht, aération 20 x 15 x 4.4 ht – ensemble = 1 800 m3
  • Stockage boues digérées Ø 9.50 x 6.00 ht volume 390 m3
  • Digesteur secondaire Ø 7.30 x 8.70 ht = 270 m3
  • Digesteur primaire avec dalle de couverture Ø 8.90 x 9.30 ht = 495 m3
  • Poste de relèvement Ø 2.70 x 2.40ht
  • Aire de stockage boues chaulées 20.20 x 10.30 x 2.00 ht = 412 m3
  • Locaux techniques associés au process = 106 m2
  • Dalles extérieures associées au process = 220 m2 – Locaux d’exploitation = 59 m2
  • Filtration 4.70 x 3.00 x 3.80 ht – Canal de comptage long. 6.40 m
Pinto Gc Fondations Speciales Bretagne 6 Edited2 3Pinto Gc Fondations Speciales Bretagne 6 Edited3 3Pinto Gc Fondations Speciales Bretagne 6 Edited1 3

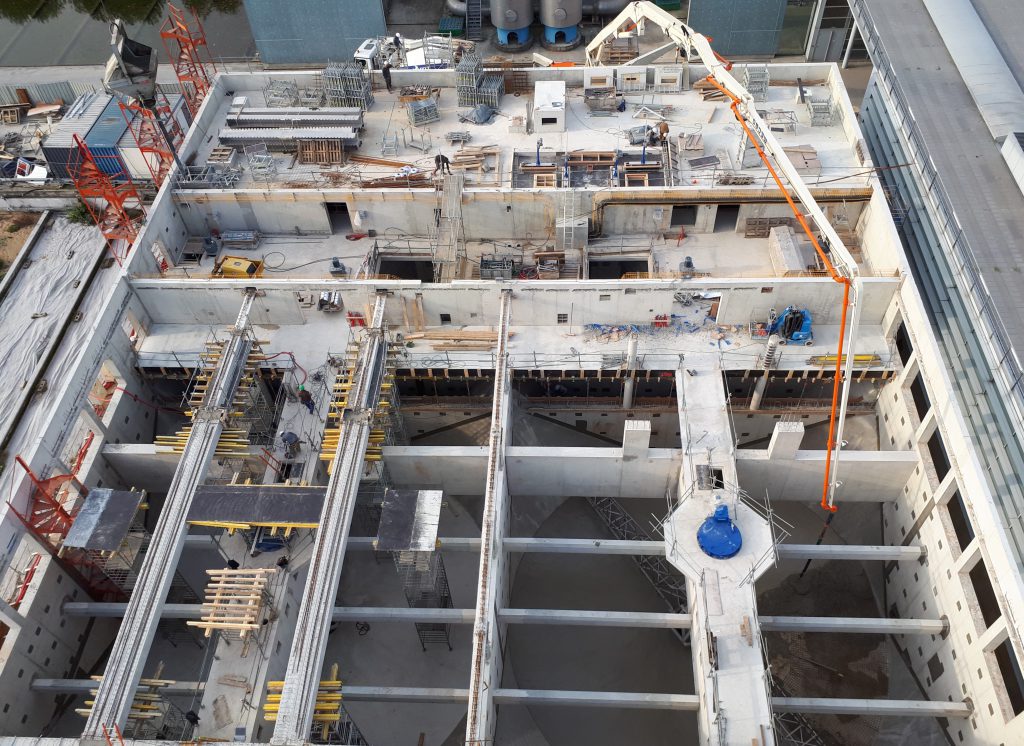

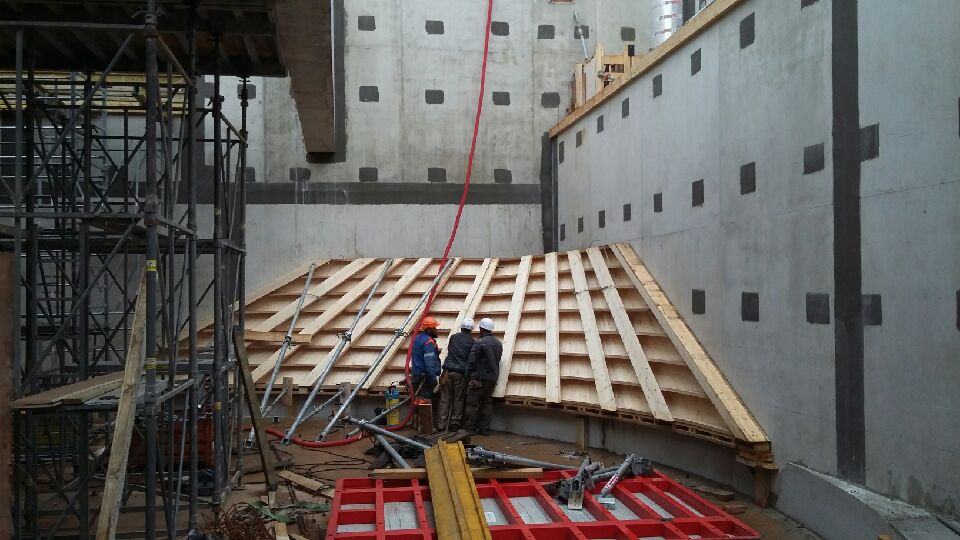

JOINVILLE-LE-PONT

CONSTRUCTION DE L’USINE D’EAU POTABLE DE JOINVILLE-LE-PONT

Maître d’ouvrage : EAU DE PARIS-Direction de la ressource en eau et de la production

Maître d’œuvre : EAU DE PARIS-Direction de l’ingénierie et du patrimoine

Montant du projet : 6141000 € H.T

  • Etudes d’exécution béton armé
  • 186 micro-pieux (capacité portante 115T) longueur 29.50ml
  • Débit de traitement : 2 x 10 000 m3/h

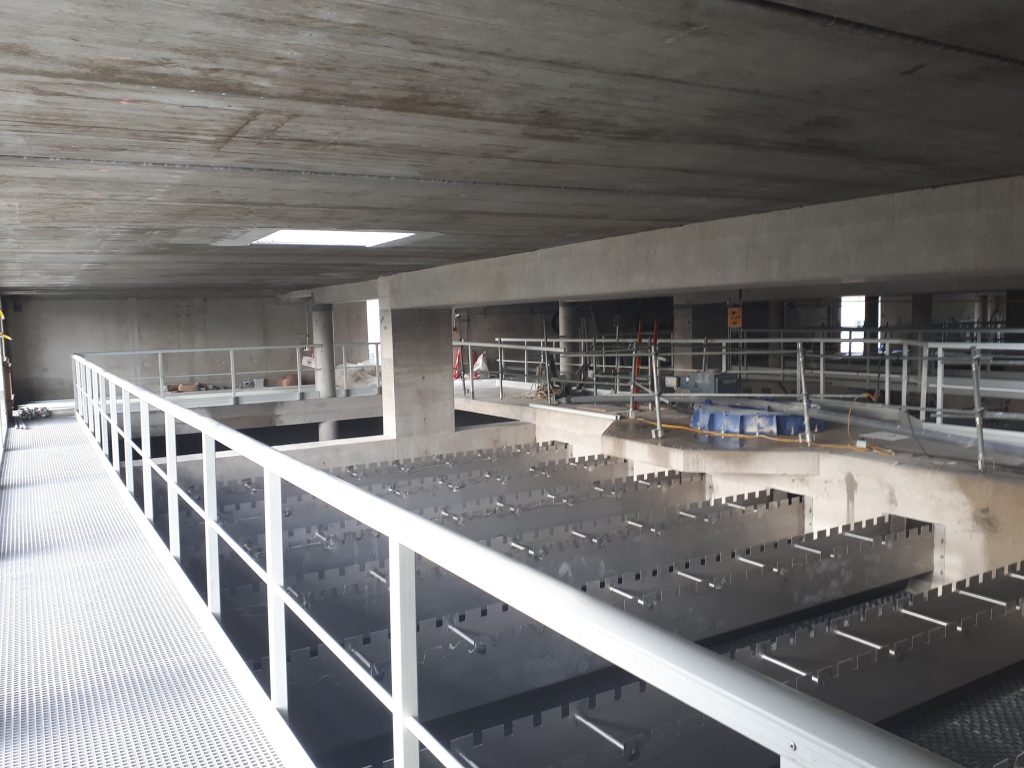

  • 2 décanteurs lamellaires 19.75 x 17 x 7.60 m ht d’eau, volume total 5100 m3
  • 2 zones de coagulation floculation 13.40 x 6.20 x 7.60 m ht d’eau
Pinto Gc Fondations Speciales Bretagne 6. Coulage Renformis File 2 1024x746 1Pinto Gc Fondations Speciales Bretagne 10. Interieur Decanteurs 1024x768 1Pinto Gc Fondations Speciales Bretagne 6. Coffrage RenformisPinto Gc Fondations Speciales Bretagne 3. Montage G1 . 1024x576 1

LES-MUREAUX

Travaux relatifs à la refonte et au renforcement de la station d’épuration des Mureaux (78)

Maître d’ouvrage : Communauté Urbaine Grand Paris Seine & Oise

Assistant Maître d’ouvrage : Cabinet Merlin

Maître d’œuvre : BG Ingénieurs Conseils et AIA Studio Environnement

Groupement : PINTO – G.C.C.

Montant du projet : 11000000 € H.T

  • Etudes d’exécution béton armé
  • 1 bâche de lissage des filtrats
  • 1 bâtiment de dégrillage
  • 1 bâtiment regroupant le traitement et le stockage des boues, la décantation, le stockage des réactifs, des locaux électriques, vestiaires et sanitaires
  • 1 centrale d’air
  • 1 dalle de dépotage
  • 3 dalles extraction des boues
  • 3 dalles recirculation des liqueurs mixtes
  • 5 dalles ouvrage de répartition
  • 1 gazomètre – torchère – digesteur pour production de biométhane
  • 1 SKID
  • Réaménagement du traitement tertiaire
  • Reprise du bassin d’orage existant
  • Travaux en site occupé sans interruption de service
  • Fondations spéciales par pieux, micro-pieux et paroi de soutènement
  • Travaux en entreprise générale (Voirie, réseaux, charpente, étanchéité, bardage, revêtement de protection, CES…)
Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20190917 2 1024x576 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20190917 1024x576 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20191210 1024x762 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20201027 2 1024x768 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20201027 1024x768 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX VUE AERIENNE 2 2048x947 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX VUE AERIENNE E1675958855406 1024x494 1Pinto Gc Fondations Speciales Bretagne 1682329186820Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20171004 1024x576 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20171108 1024x576 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20180417 1024x576 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20180426 1024x762 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20180502 1024x576 1Pinto Gc Fondations Speciales Bretagne LES MUREAUX 20180703 1024x762 1

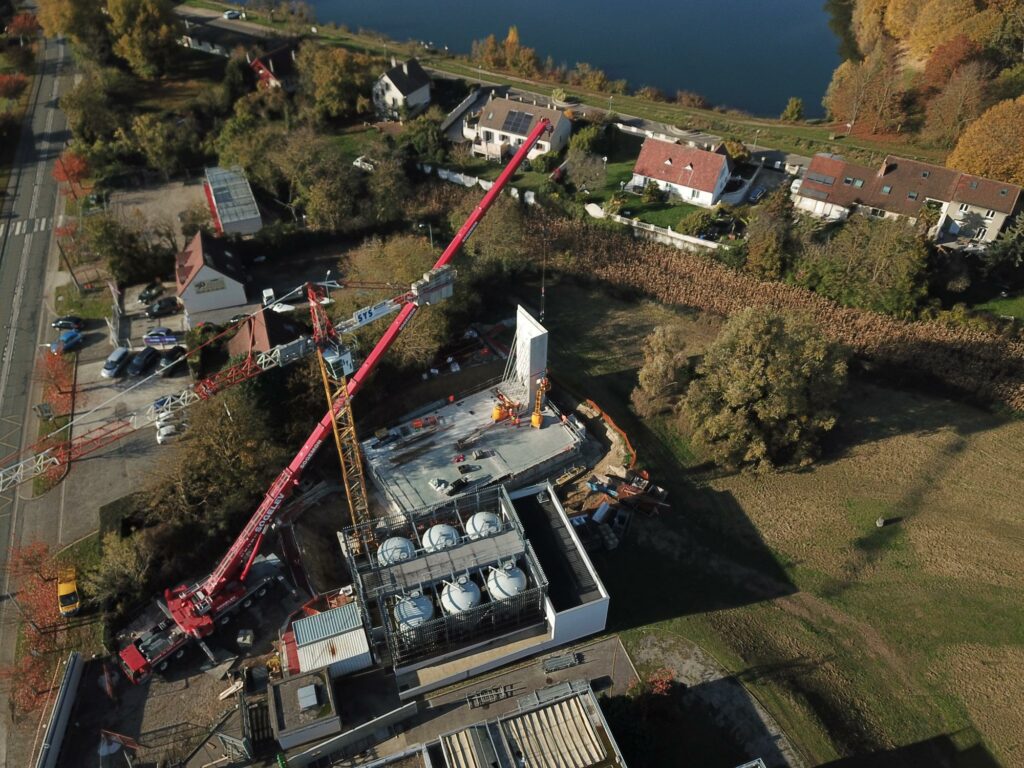

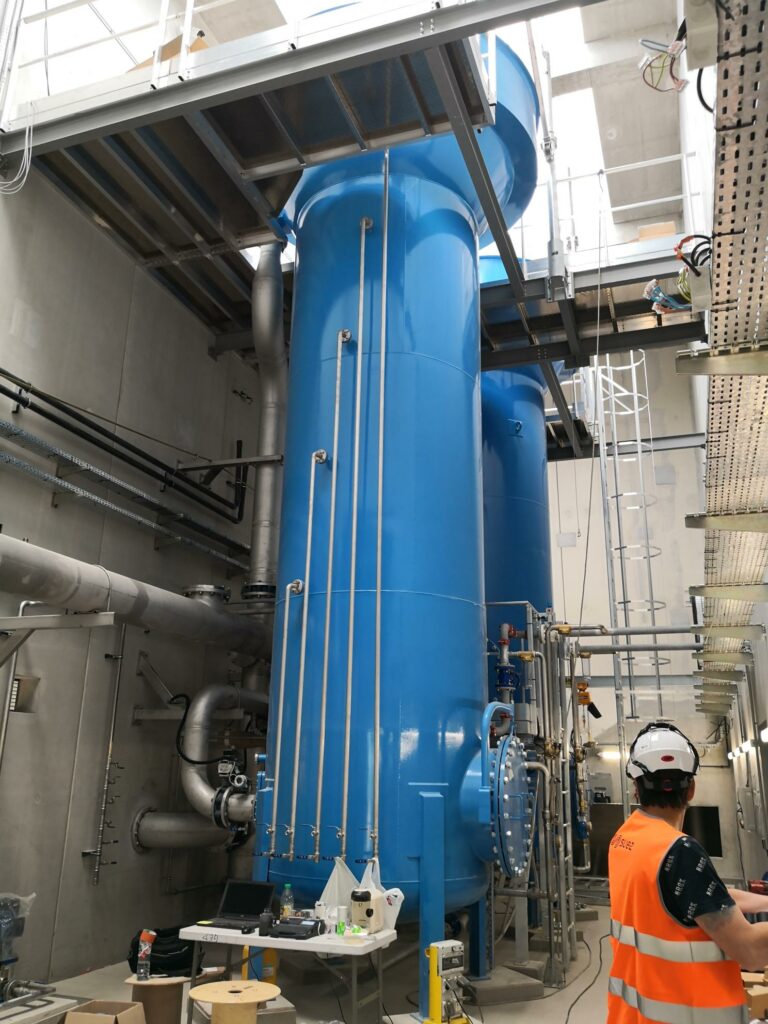

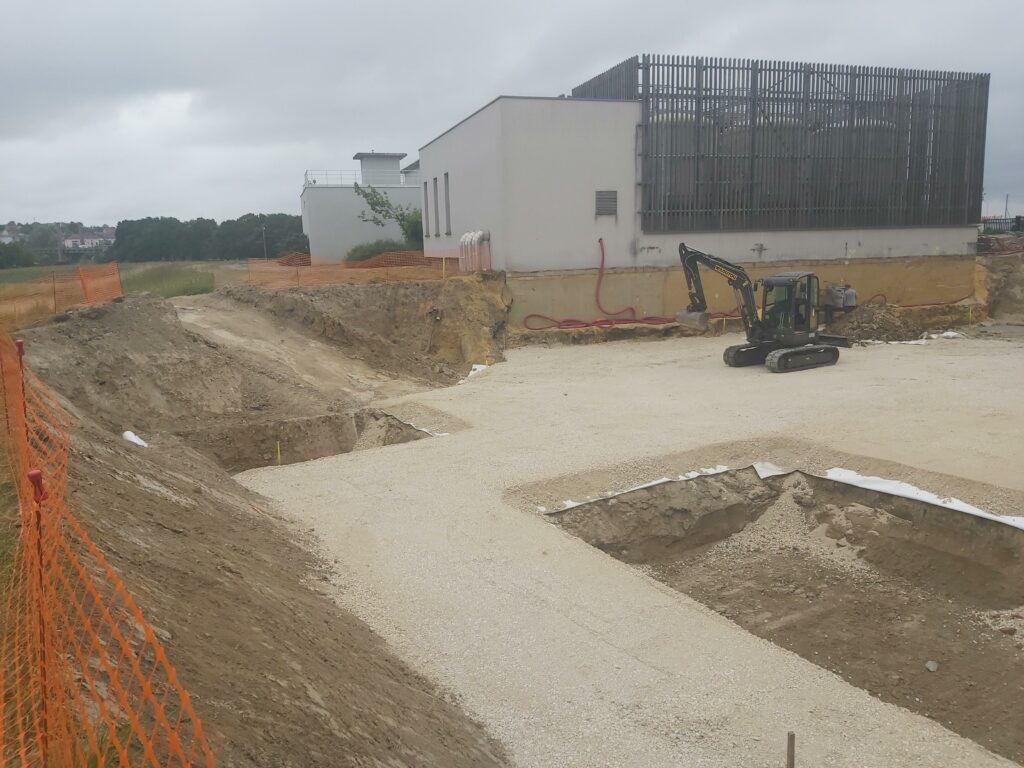

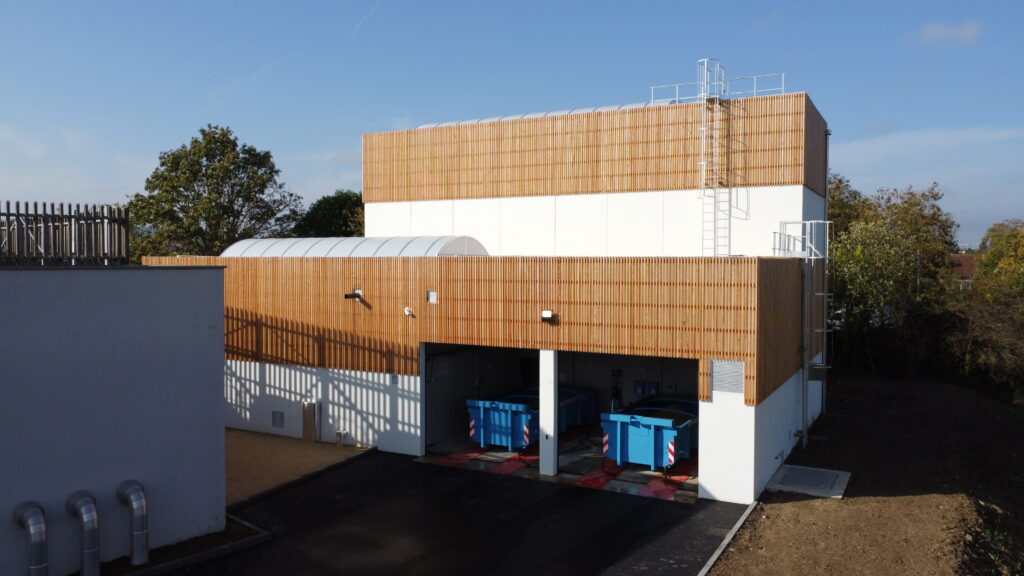

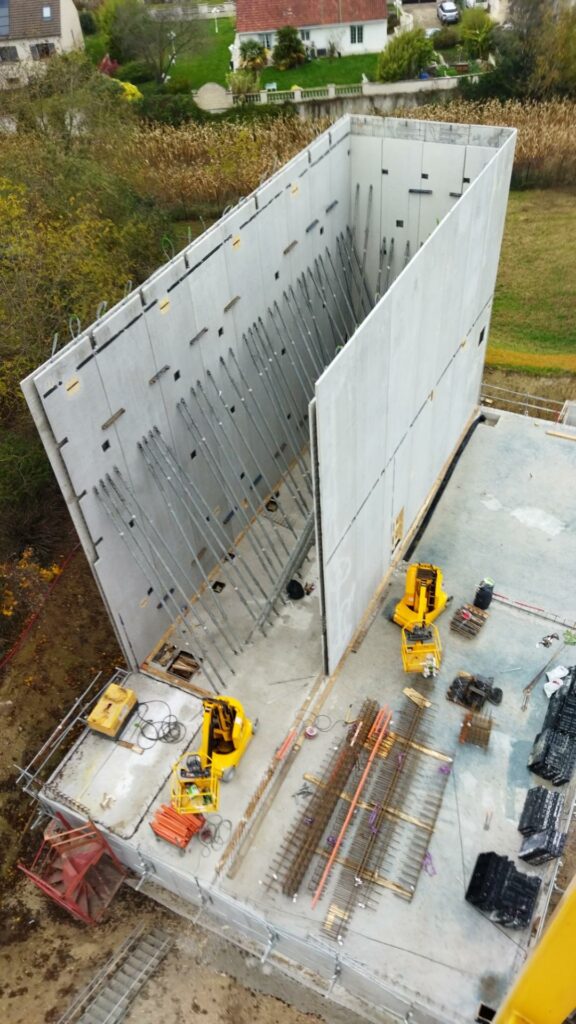

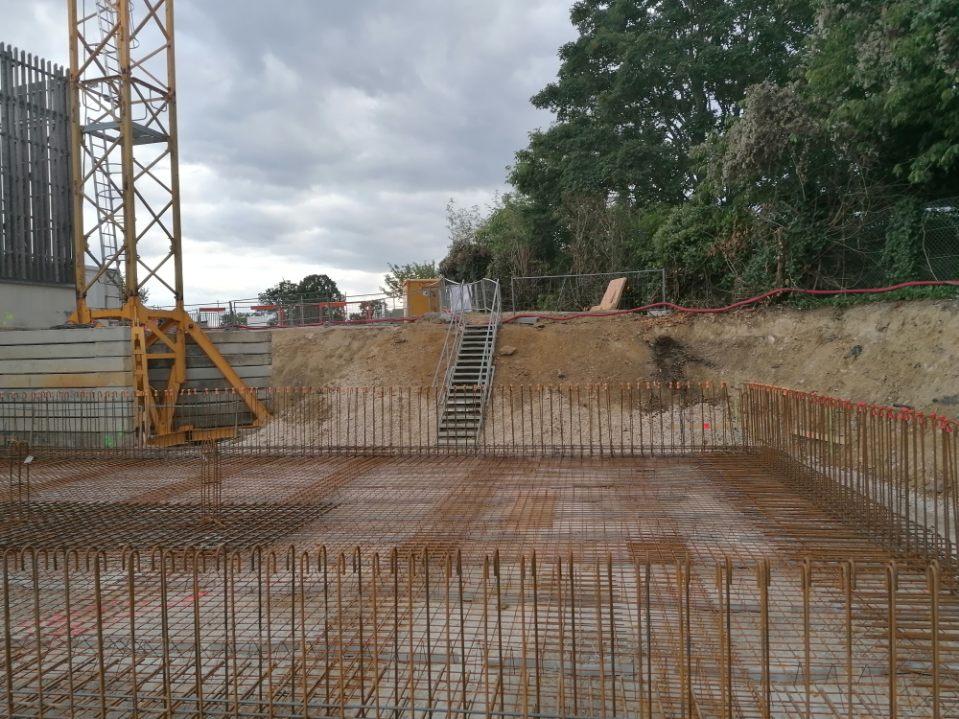

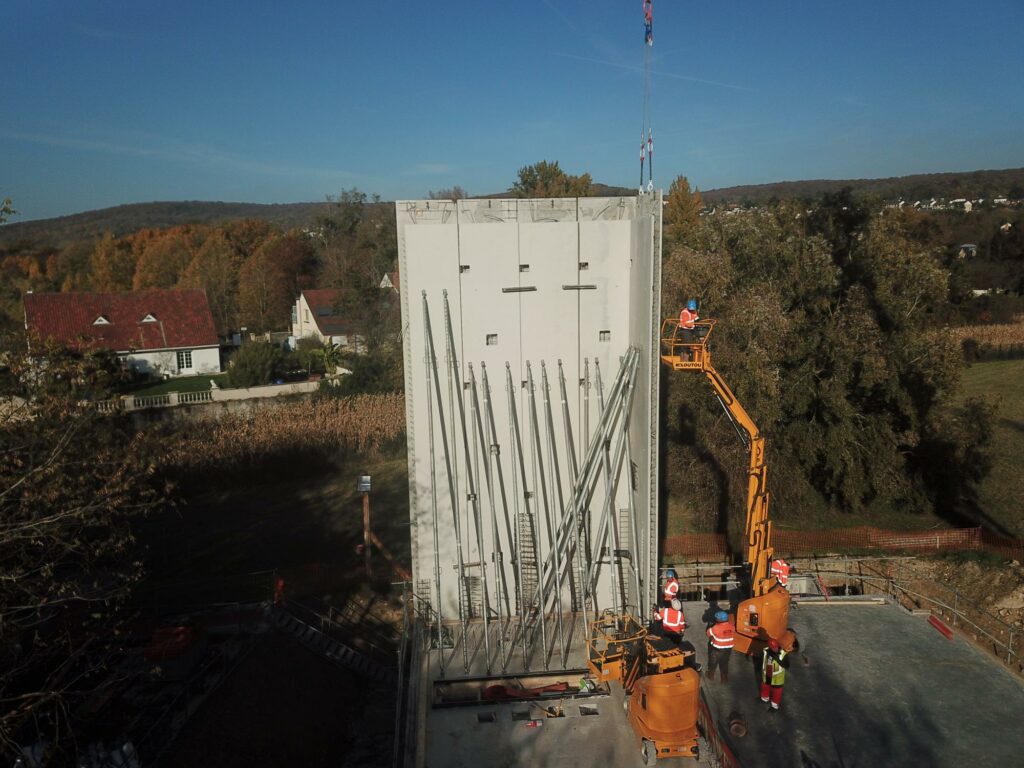

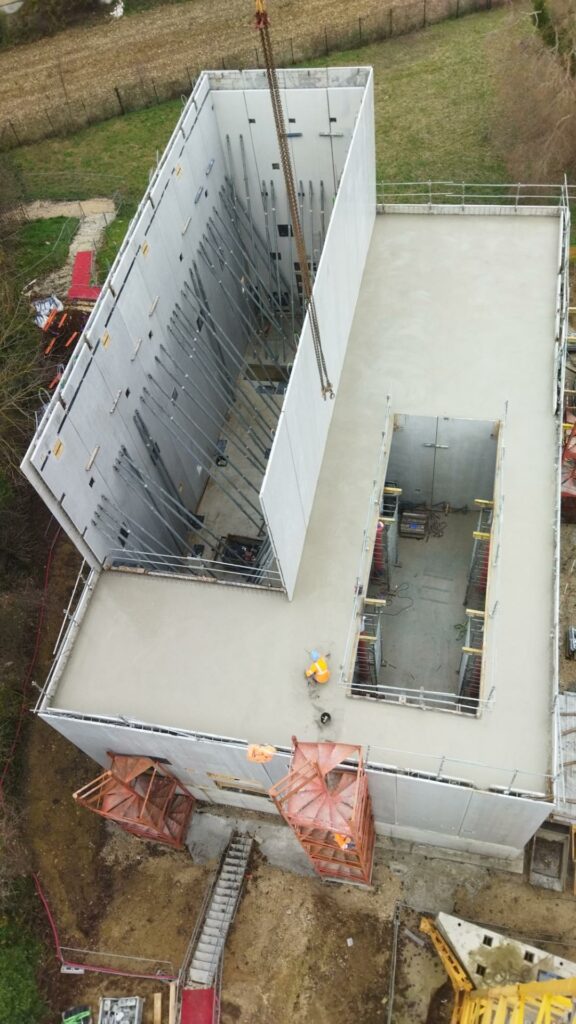

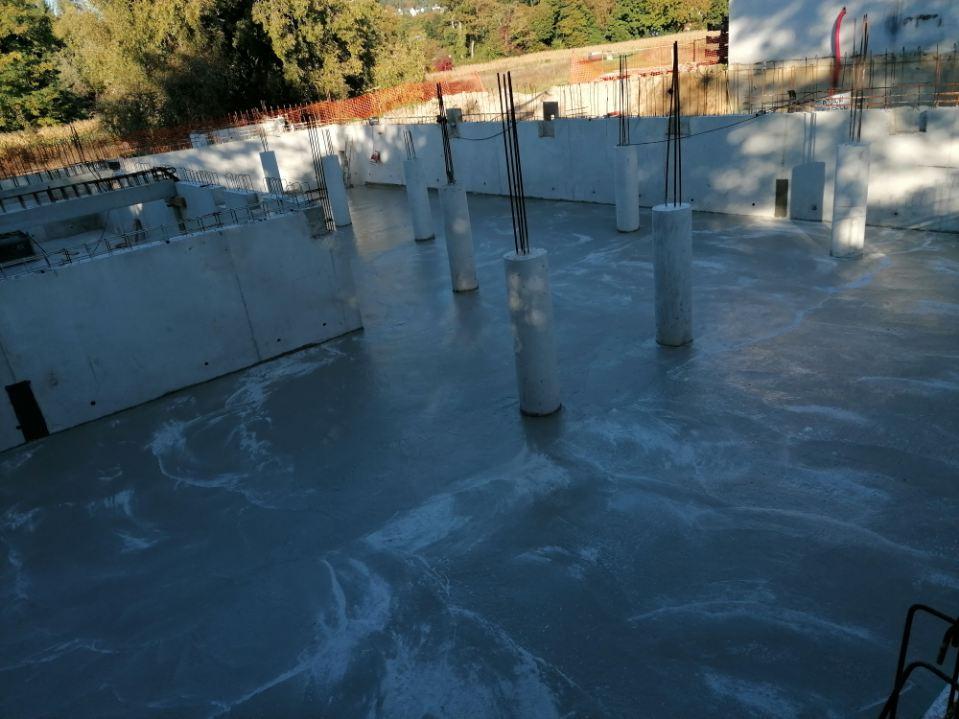

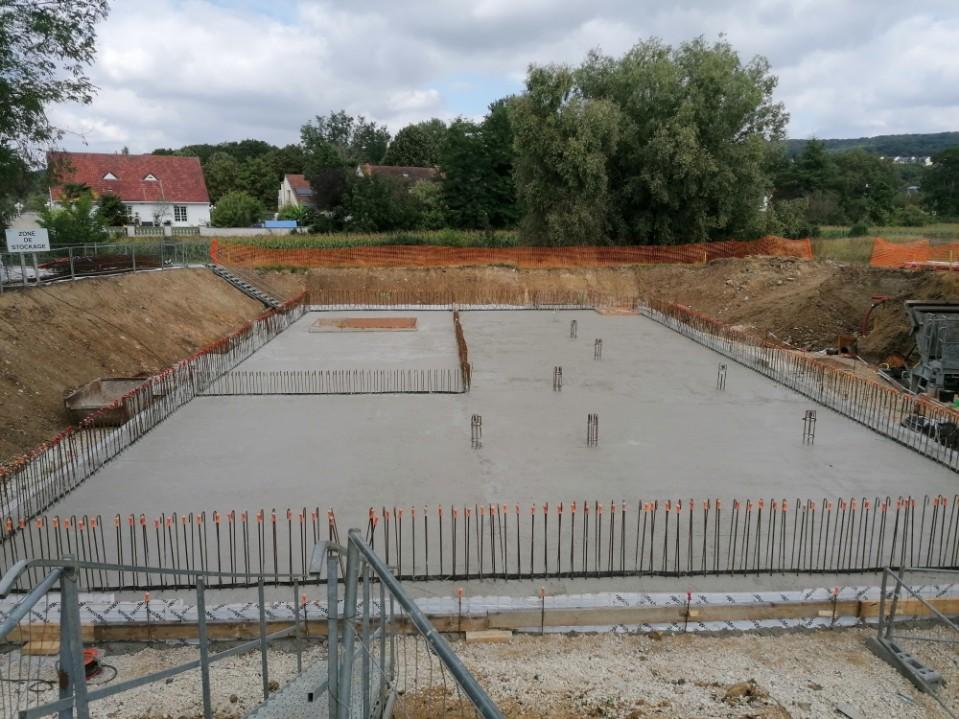

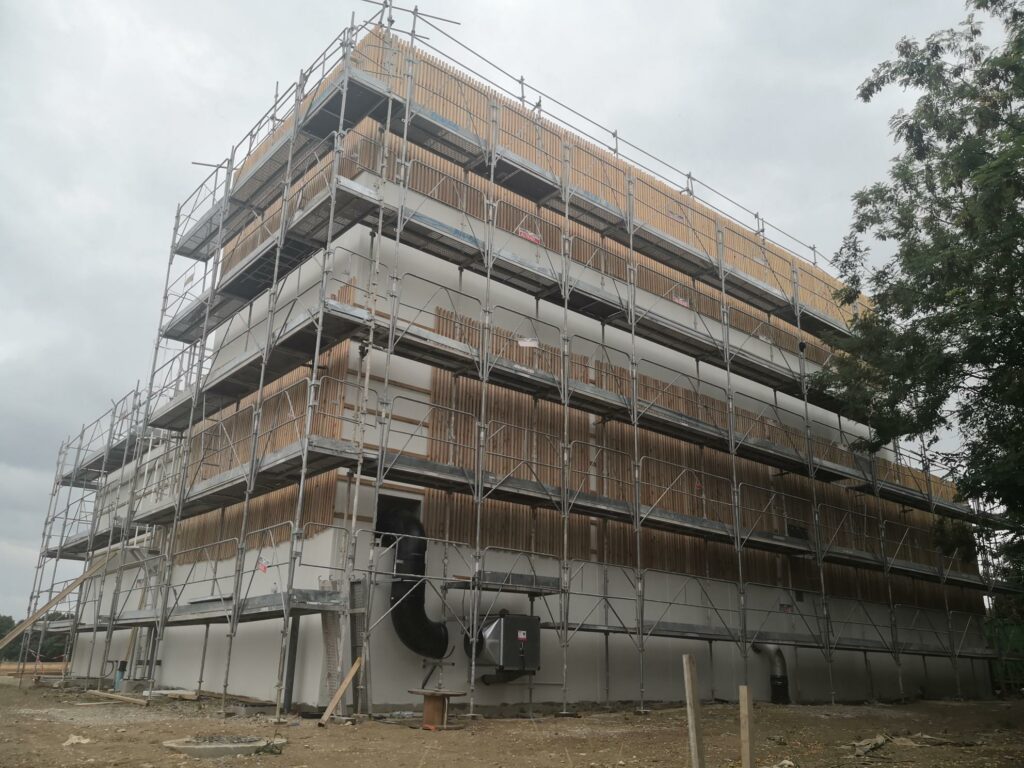

VERNEUIL-VERNOUILLET

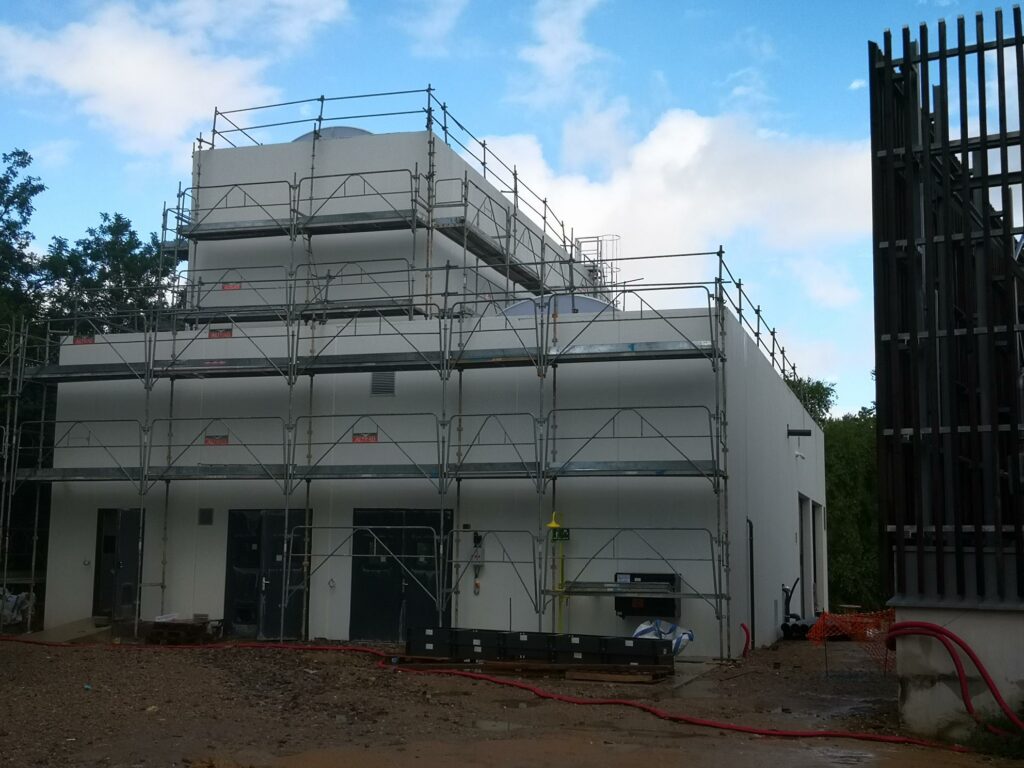

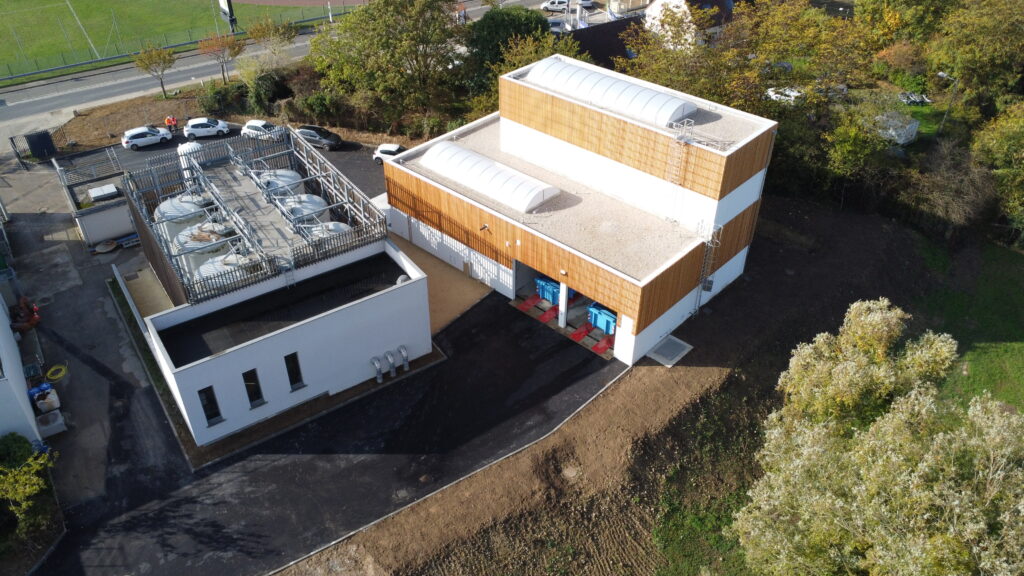

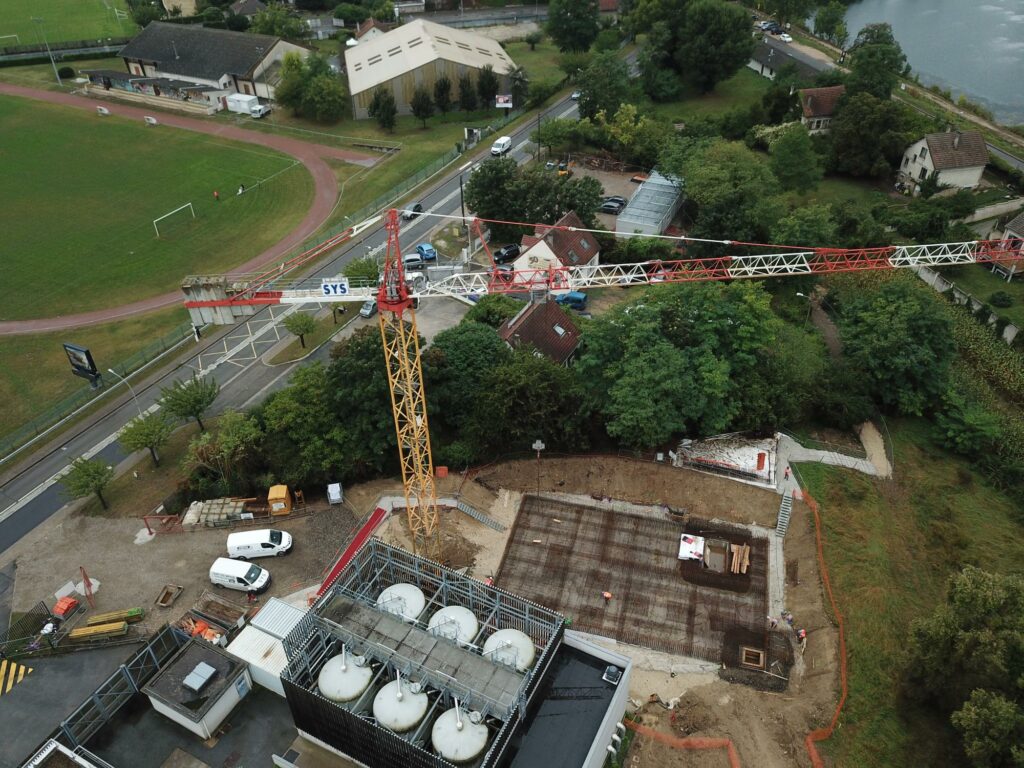

Construction d’une unité de decarbonatation sur l’usine de production d’eau potable de vernouillet (78)

Maître d’ouvrage : GPSEO – Grand Paris Seine et Oise

Maître d’œuvre : Egis

Groupement : PINTO –SUEZ

Montant du projet : 1600000 € H.T

  • Etudes d’exécution béton armé
  • Réalisation d’un bâtiment comprenant des bâches de stockage enterrées, un local réactifs, un local silos, local bennes et un local électrique.

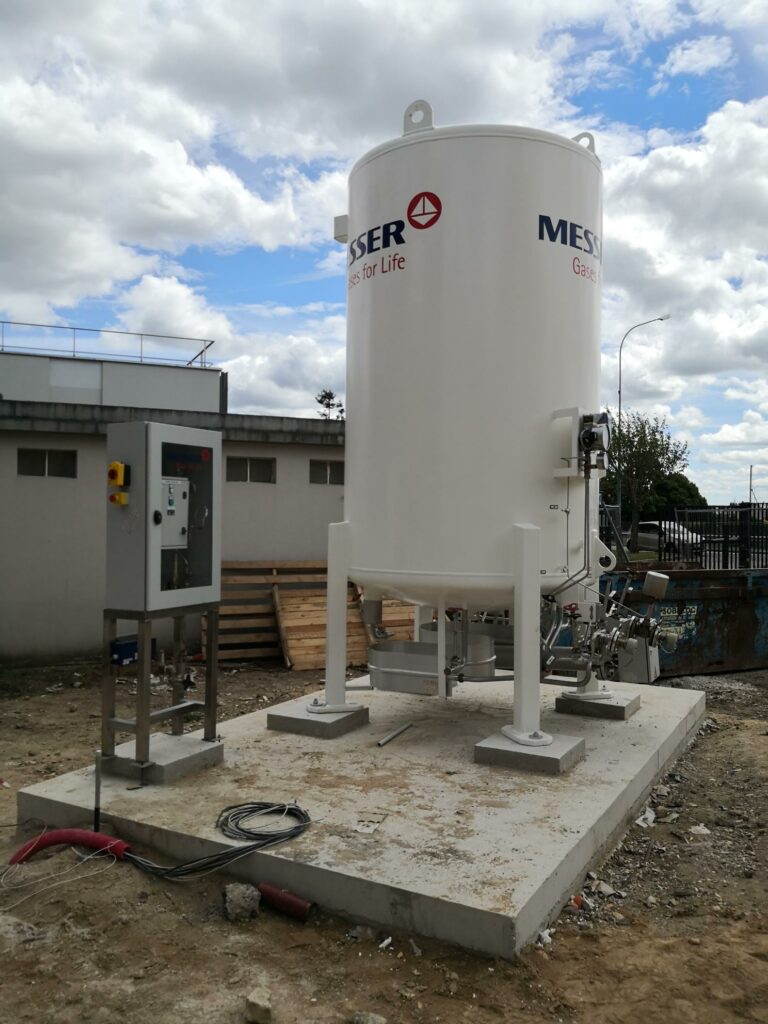

  • Une dalle CO2.
Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Echaffaudage 1024x768 1Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Elevations BachesPinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Pose Des Premurs 1024x768 1Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Precoffres 1024x768 1Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Premurs 576x1024 1Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Radier CoulePinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Radier FerraillePinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Silo 768x1024 1Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Terrassement 1024x768 1DCIM100MEDIADJI 0318.JPGPinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Bardage 1024x768 1DCIM100MEDIADJI 0317.JPGDCIM100MEDIADJI 0315.JPGDCIM100MEDIADJI 0323.JPGPinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Dalle CO2 Avec Cuve 768x1024 1Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Dalle Couverture 576x1024 1Pinto Gc Fondations Speciales Bretagne Verneuil Vernouillet Dalle RDC 1024x768 1

SAINT-SEBASTIEN-SUR-LOIRE

Construction d’une passerelle piétonne-cyclable au-dessus du Boireau pour restauration de la continuité écologique du cours d’eau

Maître d’ouvrage : Mairie de Saint Sébastien Sur Loire

Maître d’œuvre : SEGI INGENIERIE – Groupe PCM Ingénierie

Montant du projet : 250000 € H.T

Capacité : Longueur 20m ; largeur 3m ; Pente conforme circulation PMR

  • Démolition et terrassement du passage existant et des buses en fond de rivière
  • Terrassement des culées de passerelle
  • Réalisation des fondations des culées de passerelles par mise en œuvre de 10 micropieux type II Diamètre 250mm profondeur 10mm
  • Réalisation des culées de passerelle en béton armé y compris massifs d’appui, bossage et dé de vérinage
  • Fourniture et mise en œuvre de la passerelle en Acier S235 + platelage Bois
  • Enrochement de protection des berges de la rivière
  • Aménagement des abords (chemin piéton, barrière bois, potelet, marquage au sol, …)
Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited4Pinto Gc Fondations Speciales Bretagne Passerelle 1 1 1024x606 1Pinto Gc Fondations Speciales Bretagne Passerelle 2 1 1024x606 1Pinto Gc Fondations Speciales Bretagne Passerelle 3 1 1024x606 1Pinto Gc Fondations Speciales Bretagne Passerelle 4 1 1024x606 1Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited1Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited2Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited3Pinto Gc Fondations Speciales Bretagne Passerelle 2 1 1024x606 2Pinto Gc Fondations Speciales Bretagne Passerelle 3 1 1024x606 2Pinto Gc Fondations Speciales Bretagne Passerelle 4 1 1024x606 2Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited1 1Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited2 1Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited3 1Pinto Gc Fondations Speciales Bretagne Passerelle Big Edited4 1Pinto Gc Fondations Speciales Bretagne Passerelle 1 1 1024x606 2

SAINT-ETIENNE-DE-MONTLUC

Station de pompage – bâche tampon et mur de soutènement hydraulique pour bassin naturel.

Maître d’ouvrage : Mairie de Saint-Étienne-de-Montluc

Maître d’œuvre : Cabinet MERLIN

Montant du projet : 265000 € H.T

Descriptif : Station de pompage

  • Réalisation des plans d’exécution avec amélioration de la conception du maître d’œuvre.
  • Terrassement des ouvrages.
  • Réalisation des fondations avec débord de radier de 1.30m pour éviter les phénomènes de glissement liés au soutènement.
  • Réalisation d’une station de pompage de dimension : L = 5.25m x l = 2.10m x ht = 2.80m pour recirculation du bassin artificiel.
  • Réalisation d’une Bâche tampon de 100m3 suivant le cheminement piéton et sa géométrie.
  • Réalisation d’un Mur de soutènement hydraulique contre lequel la géo-membrane du bassin artificiel vient faire l’étanchéité.
  • Habillage des façades visibles en gabions.
  • Équipement hydraulique réalisé par notre partenaire ARROSAGE SYSTEM avec système d’aération du bassin artificiel, pompe de recirculation, traitement de l’eau recirculée, …
Pinto Gc Fondations Speciales Bretagne Etienne 2 1024x606 1Pinto Gc Fondations Speciales Bretagne Etienne 3 1024x606 1Pinto Gc Fondations Speciales Bretagne Etienne 4 1024x606 1Pinto Gc Fondations Speciales Bretagne Etienne Big Edited1Pinto Gc Fondations Speciales Bretagne Etienne Big Edited2Pinto Gc Fondations Speciales Bretagne Etienne 1 1024x606 1

FOUGERES

Fontaine – Cascade du Jardin public

Maître d’ouvrage : Mairie de Fougères

Maître d’œuvre : SERTCO-DILUVIAL

Montant du projet : 250000 € H.T

  • Bâche de pompage de 50m3
  • Cascade en béton armé projeté par voie sèche – Longueur : 75 ml
  • Réalisation de 2 bassins intermédiaires
  • Étanchéité de l’ensemble de la cascade réalisée par un complexe polyuréthane projeté à chaud
  • Enrochements scellés au mortier au niveau des cascades
  • Dépose des passerelles existantes et du portail d’entrée du Jardin public
  • Démolition des parties de cascades existantes non conservées
  • Reprofilage du fond de forme de la cascade
  • Réalisation des nouvelles cascades en béton projeté par voie sèche
  • Réalisation d’une bâche de pompage de dimensions L = 4.5m x l = 3.5m x ht = 2.65m
  • Étanchéité de la nouvelle cascade et des bassins conservés par application d’un complexe polyuréthane projeté à chaud
  • Fourniture et mise en place d’enrochements scellés au mortier sur les cascades
Pinto Gc Fondations Speciales Bretagne Fougere 2 Scaled 1Pinto Gc Fondations Speciales Bretagne Fougere 3 Scaled 1Pinto Gc Fondations Speciales Bretagne Fougere 4 Scaled 1Pinto Gc Fondations Speciales Bretagne Fougere Big Edited2Pinto Gc Fondations Speciales Bretagne Fougere Big Edited3Pinto Gc Fondations Speciales Bretagne Fougere Big Edited4Pinto Gc Fondations Speciales Bretagne Fougere Big Edited1Pinto Gc Fondations Speciales Bretagne Fougere 1 Scaled 1

FLEURY

CONSTRUCTION DE LA STATION INTERCOMMUNALE DE TRAITEMENT DES EAUX USÉES

Maître d’ouvrage : Syndicat Mixte d’assainissement des Sablons

Maître d’œuvre : Sources / GD’A

Montant du projet : 4200000 € H.T

Capacité : 15 000 Eq/hab

  • Dimensionnement béton armé de la structure
  • Dimensionnement des fondations spéciales
  • Modélisation 3D de la structure
  • Réalisation des plans d’ensemble
  • Réalisation des plans d’exécution de coffrage et ferraillage
Pinto Gc Fondations Speciales Bretagne Fleury 2 1024x720 1Pinto Gc Fondations Speciales Bretagne Fleury 4 1024x646 1Pinto Gc Fondations Speciales Bretagne Fleury Big Edited1 1Pinto Gc Fondations Speciales Bretagne Fleury Big Edited2 1Pinto Gc Fondations Speciales Bretagne Fleury Big Edited3 1Pinto Gc Fondations Speciales Bretagne Fleury Big Edited4 1Pinto Gc Fondations Speciales Bretagne Fleury 32 1024x646 1Pinto Gc Fondations Speciales Bretagne Fleury 1 1024x606 1

CHERBOURG

TRAVAUX DE RÉHABILITATION DE LA STATION D’ÉPURATION DE LA COMMUNAUTÉ URBAINE DE CHERBOURG

Maître d’ouvrage : Communauté urbaine de Cherbourg

Maître d’œuvre : Cabinet Merlin – COMPERE & Cie

Montant du projet : 15000000 € H.T

Capacité : 150 000 Eq/hab.

Date de réalisation : 2012

  • Dimensionnement béton armé de la structure
  • Dimensionnement des fondations spéciales
  • Modélisation 3D de la structure
  • Réalisation des plans d’ensemble
  • Réalisation des plans d’ensemble
Ouvrages étudiés :
  • 2 clarificateurs 55m de diamètre
  • 4 bassins biologiques
  • 2 digesteurs
Fondation spéciales :
  • Inclusions rigides sous les bassins
  • Pieux sous les bâtiments
Pinto Gc Fondations Speciales Bretagne Cherbourg 2 1024x877 1Pinto Gc Fondations Speciales Bretagne Cherbourg 3 1024x725 1Pinto Gc Fondations Speciales Bretagne Cherbourg 4 1024x702 1Pinto Gc Fondations Speciales Bretagne Cherbourg 5 1024x606 1Pinto Gc Fondations Speciales Bretagne Cherbourg Big Edited1Pinto Gc Fondations Speciales Bretagne Cherbourg Big Edited2Pinto Gc Fondations Speciales Bretagne Cherbourg Big Edited3Pinto Gc Fondations Speciales Bretagne Cherbourg Big Edited4Pinto Gc Fondations Speciales Bretagne Cherbourg 6 1024x724 1Pinto Gc Fondations Speciales Bretagne Cherbourg 1 1024x606 1

ROSNY-SUR-SEINE

RECONSTRUCTION DE LA STATION D’ÉPURATION DE ROSNY-SUR-SEINE

Maître d’ouvrage : Communauté d’Agglomération de Mantes en Yvelines

Maître d’œuvre : Egis Eau – Atelier LD – ALP car Architectes

Montant du projet : 20500000 € H.T

Capacité : 142 000 Eq/hab.

Date de réalisation : 2012

    Ouvrages étudiés :
    • Bâtiment prétraitement
    • Bassin d’aération oblong
    • Bassin d’aération circulaire
    • Traitement tertiaire
    • Locaux techniques
    • Clarificateur Nord et Sud
    • Bâtiment traitement des boues et fumées – Four
    • Ouvrages isolés (atelier, pont bascule, dépotage, chambres …)
    • Dimensionnement béton armé de la structure
    • Dimensionnement des tirants précontraints
    • Modélisation 3D de la structure
    • Réalisation des plans d’ensemble
    • Réalisation des plans d’exécution de coffrage et ferraillage
    Pinto Gc Fondations Speciales Bretagne Rosny Big Edited2 2Pinto Gc Fondations Speciales Bretagne Rosny Big Edited3 1Pinto Gc Fondations Speciales Bretagne Rosny 1 1 1024x606 1Pinto Gc Fondations Speciales Bretagne Rosny 2 1 1024x606 1Pinto Gc Fondations Speciales Bretagne Rosny 3 1024x737 1Pinto Gc Fondations Speciales Bretagne Rosny 4 1 1024x715 1Pinto Gc Fondations Speciales Bretagne Rosny 5 1 1024x799 1Pinto Gc Fondations Speciales Bretagne Rosny 6 1 1024x676 1Pinto Gc Fondations Speciales Bretagne Rosny Big Edited1 2

    VENDÔME

    CONSTRUCTION ET EXPLOITATION DE LA NOUVELLE STATION D’ÉPURATION DE VENDÔME

    Maître d’ouvrage : Ville de Vendôme

    Maître d’œuvre : SAFEGE Ingénieurs Conseils & Ligne DAU

    Montant du projet : 9200000 € H.T

    Capacité : 37 500 Eq/hab.

    Date de réalisation : 2016

    • Dimensionnement béton armé des ouvrages
    • Dimensionnement des fondations spéciales
    • Modélisation 3D des ouvrages
    • Réalisation des plans d’ensemble
    • Réalisation des plans d’exécution de coffrage et ferraillage
    Pinto Gc Fondations Speciales Bretagne Vendome 2 1 1024x786 1Pinto Gc Fondations Speciales Bretagne Vendome 6 1 1024x637 1Pinto Gc Fondations Speciales Bretagne Vendome 42 1 1024x637 1Pinto Gc Fondations Speciales Bretagne Vendome 52 1 1024x637 1Pinto Gc Fondations Speciales Bretagne Vendome Big Edited1 1Pinto Gc Fondations Speciales Bretagne Vendome Big Edited2 1Pinto Gc Fondations Speciales Bretagne Vendome Big Edited3 1Pinto Gc Fondations Speciales Bretagne Vendome 32 1 1024x637 1Pinto Gc Fondations Speciales Bretagne Vendome 1 1 1024x767 1

    LES MUREAUX

    MARCHE DE RÉALISATION – EXPLOITATION – MAINTENANCE RELATIF A LA REFONTE ET AU RENFORCEMENT DE LA STATION D’ÉPURATION DES MUREAUX

    Maître d’ouvrage : Communauté Urbaine Grand Paris Seine & Oise

    Maître d’œuvre : BG Ingénieurs Conseils

    Architecte : AA’E – AIA Architectes

    Montant du projet : 11160180 € H.T

    Capacité : 120 500 Eq/hab.

    Date de réalisation : 2017-2018

      Ouvrages étudiés :
      • Bâtiment technique
      • Digesteur & gazomètre
      • Pré-dégrillage
      • Répartiteur
      • Ouvrages annexes
      • Dimensionnement béton armé des ouvrages
      • Dimensionnement des fondations spéciales
      • Modélisation 3D des ouvrages
      • Réalisation des plans d’ensemble
      • Réalisation des plans d’exécution de coffrage et ferraillage
      • Réalisation des plans de méthode et de phasage
      Pinto Gc Fondations Speciales Bretagne Mureaux 2 1 1024x606 1Pinto Gc Fondations Speciales Bretagne Mureaux 3 1 1024x723 1Pinto Gc Fondations Speciales Bretagne Mureaux 4 1 1024x746 1Pinto Gc Fondations Speciales Bretagne Mureaux 5 1 1024x792 1Pinto Gc Fondations Speciales Bretagne Mureaux 6 1 1024x666 1Pinto Gc Fondations Speciales Bretagne Mureaux Big Edited1 1Pinto Gc Fondations Speciales Bretagne Mureaux Big Edited2 1Pinto Gc Fondations Speciales Bretagne Mureaux Big Edited3 1Pinto Gc Fondations Speciales Bretagne Mureaux 1 1

      PAROIS BERLINOISES

      PIEUX DISTANTS
